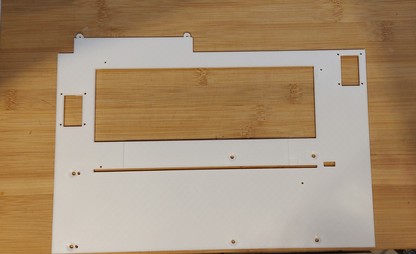

So, es ist wieder soweit. Ich bin erst mal den mechanischen Umbau angegangen. Der Grundträger musste in sofern angepasst werden, da er jetzt zusätzlich zwei Relaisbausteine mit aufnehmen soll. Weiterhin sollte er im vorderen Bereich,wo die Bedientasten sitzen, eine zusätzliche Befestigung zum Gehäuse bekommen. Die Bedientasten wurden auf Kurzhubtasten umgebaut. Dadurch entfallen die Federn.

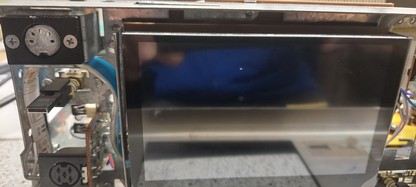

Die Displayaufnahme bleibt wie sie ist. Die rückwärtige Blende muss auf die neue Buchsenanordnung des PI4 angepasst werden.

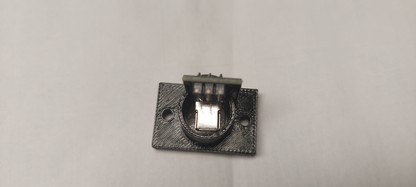

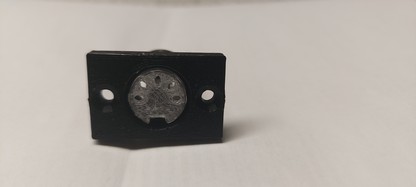

Die DIN- Buchse für Mikrofon wird durch eine Eigenkonstruktion ersetzt. Dazu werden die Befestigungsnieten ausgebohrt. Die neue Buchse ist aus Kunststoff und innen transparent. In ihr findet der IR- Sensor seinen Platz.

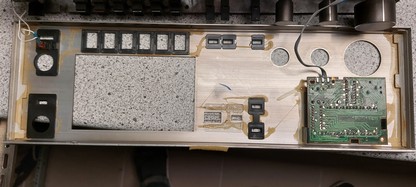

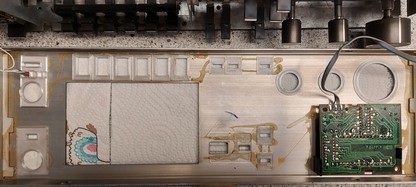

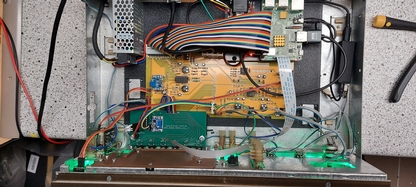

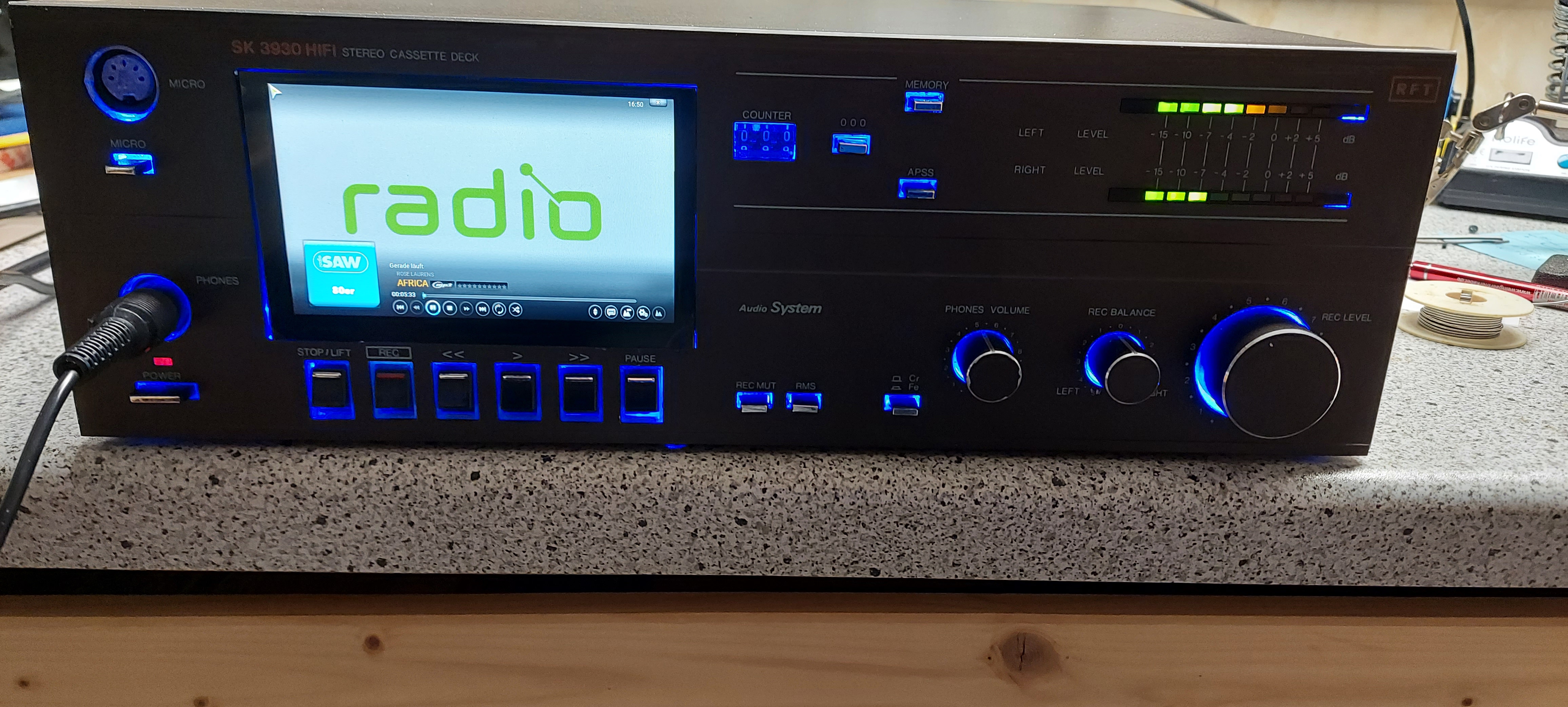

Der mechanisch aufwendigste Teil ist die Hintergrundbeleuchtung. Hier müssen alle schwarzen Blenden der Bedienelemente vorsichtig entfernt werden und durch transparente Duplikate ersetzt werden. Eine sehr aufwendige Prozedur. Da die LED- Pegelanzeige nicht gegen durchscheinendes Licht von hinten geschützt ist, musste ich zusätzlich noch einen schwarzen Rahmen konstruieren, welcher das Licht der Hintergrundbeleuchtung an dieser Stelle blockiert. Ein RGB LED- Streifen wird dann im Gehäuse hinter der Blende eingeklebt. Über einen Treiberschaltkreis kann dann jetzt die Farbe rot für Stop, grün für Play und blau für die Wiedergabe eines Internetstreams vom Raspberry Pi gesteuert werden. In den ersten Versuchen war die Hintergrungbeleuchtung viel zu hell. Dieses konnte ich aber, mit einem einstellbaren STEPUP- Regeler, ausgleichen. Die Betriebsspannung dafür wird aus dem 5V Netzteil entnommen.
